دستهبندی : قفل هوشمند وارداتی

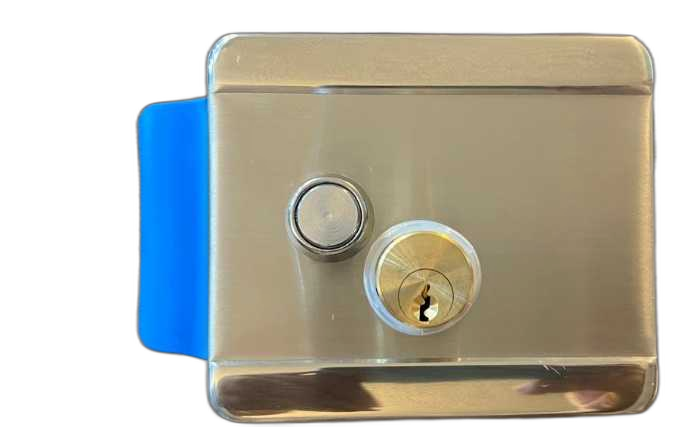

قفل برقی مدل ZL-65
مناسب درب : منازل ، ساختمان های اداری ، هتل ها، انبارها ، کارخانه ها
باز و بسته نمودن قفل : از طریق کلید، دکمه ی روی قفل
جنس بدنه : استیل ضد زنگ
این قفل برای نصب دربهای داخلی و خارجی با سیلندرهای دوطرفه استفاده میشود.
قفل برقی شامل:
دستگاه قفل
فنر بالانس
دکمه تنظیم بار فنرو دکمه بازگشت خودکار است.
ویژگیها:
امنیت بالا
عایقکاری عالی
قفل دستی و خودکار برای جلوگیری از قفل شدن ناخواسته
بستن خودکار در هنگام بسته شدن درب
کاربرد:
در منازل، ساختمانهای اداری، مدارس، هتلها، انبارها، کارخانهها و غیره. همچنین میتواند همراه با دربهای کنترلکننده الکتریکی استفاده شود.
مراحل نصب:
.1 با استفاده از پیچ مناسب، مکانیزم قفل، سیلندر و ضربهگیر (استرایک) را روی لبه درب نصب کنید. باید ۵ میلیمتر فاصله بین زبانه و صفحه رویی (faceplate) وجود داشته باشد.
.2 هنگام نصب قفل، موقعیت "چپ بازشو" یا "راست بازشو" را مطابق شکل موجود در دفترچه راهنما انتخاب کنید.
.3 صفحه نصب را انتخاب کرده و قفل را ثابت کنید.
مواد بدنه: آلیاژ روی (ضد زنگ( براکت فولادی ضدزنگ با پوشش فسفات و پرایمینگ
تنظیم و نکات استفاده:
بسته به وزن و سنگینی درب، باید دکمه تنظیم فشار (spring balance) را بچرخانید تا نیروی لازم برای بسته شدن قفل تنظیم شود.
هنگام نصب، اگر درب باز نشد، با آچار ۱۲ پره یا انبردست پیچ را بچرخانید تا فنر بالانس تنظیم شود.
نکات عملکرد:
هنگامی که قلاب (hook) و زبانه (latch) در موقعیت درست باشند، قفل از داخل بدون کلید باز میشود.
اگر بخواهید در بسته شود، کافی است درب را ببندید، قفل خودکار بسته خواهد شد.
راهاندازی الکتریکی:
دو سیم AC/DC 8–12 ولت، 10 وات را وصل کنید.
دکمه را برای ۱ ثانیه فشار دهید تا قفل باز شود.
اگر برق بیش از ۸ ثانیه متصل بماند، قفل همچنان عمل خواهد کرد.
توجه:
برای جلوگیری از قفل شدن با کلید در داخل، ابتدا کلید را در سوراخ قرار دهید، سپس آن را بچرخانید و بعد از داخل خارج کنید.
جددول قطر سیم مسی (بسته به فاصله:(
| فاصله (متر) | قطر سیم (میلیمتر²) | قطر (میلیمتر |
| ----------- | ------------------- | -------------- |
| 0 – 10 m | 0.5 | 0.8 |
| 10 – 40 m | 1.0 | 1.2 |
| 40 – 60 m | 1.5 | 1.4 |
| 60 – 100 m | 2.0 | 1.6 |
